AP BT4-8 bújtató-duzzasztó hibrid műtárgy

FELSZÍNI VÍZKORMÁNYZÁS: INTEGRÁLT MEGOLDÁS CSATORNÁK ÉS VÍZFOLYÁSOK KERESZTEZÉSÉRE

Felszíni vízkormányzási rendszerek bővítése, fejlesztése esetén előfordulhat, hogy csatornák és vízfolyások keresztezését kell megoldani.

Ilyen esetekre fejlesztette ki az Aquaprofit Zrt. ezt a duzzasztóval kombinált bújtató műtárgyat. A bújtató műtárgy a felvízi oldalon egy billenőtáblás duzzasztóműtárggyal épül egybe, annak mintegy fülaknája.

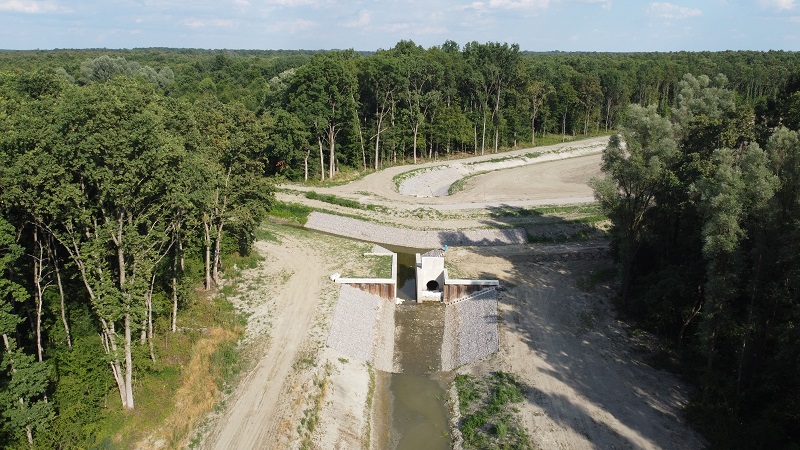

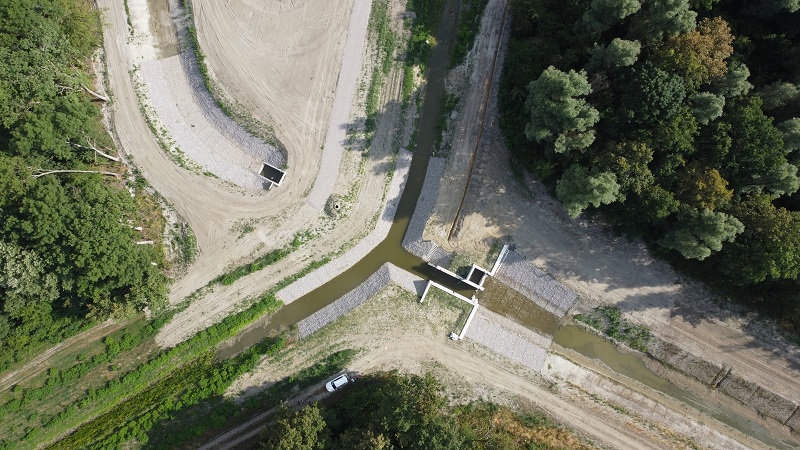

D 1.800 mm bújtató és távműködtetésű, vasbetonfalas duzzasztó kombinált műtárgy, a vízpótló Főcsatorna átvezetése a Korcsina csatorna alatt (Lakócsa, Ős-Dráva projekt)

D 1.800 mm bújtató és távműködtetésű, vasbetonfalas duzzasztó kombinált műtárgy, a vízpótló Főcsatorna átvezetése a Korcsina csatorna alatt (Lakócsa, Ős-Dráva projekt)

A két műtárgy alaplemezének alsó síkja azonos. A bújtató műtárgy homlokfalát bennmaradó szádpallók alkotják, melyek a befolyási oldalon az alaplemezek felső síkjáig lehajtottak. Ezen szádpallók biztosítják a szivárgási út meghosszabbítását is.

A szád-pallókat a műtárgy felső síkján monolit vasbeton gerenda zárja. A fülakna homlokfala fogadja a bújtató előregyártott vasbeton csövét. A vasbeton csövek belső át-mérője 1600mm. A fülaknához csatlakozó elem szögtöréssel kialakított, így buktatva a bújtatóban átvezetendő vizeket a keresztezett csatorna medre alá.

TERMÉKELŐNYÖK

  • tipizált, gazdaságos kialakítás
  • automatizált, távvezérelhető működtetés
  • előregyártott elemek alkalmazása, gazdaságos kialakítás
  • gyors kivitelezés

ALKALMAZÁSI FELTÉTELEK, KIALAKÍTÁS

  • kisvízfolyások, csatornák keresztezése
  • maximális vízhozam: 8,0 m3/s
  • maximális duzzasztás: 4,0 m
  • elzárószerkezet: billenőtábla
  • energiaellátás: vezetékes hálózatról

REFERENCIÁK

  • Vízpótló főág (Ős-Dráva vízvisszatartási projekt, OVF, 2020-21.)
  • Korcsina csatorna (Ős-Dráva vízvisszatartási projekt, OVF, 2020-21.)
